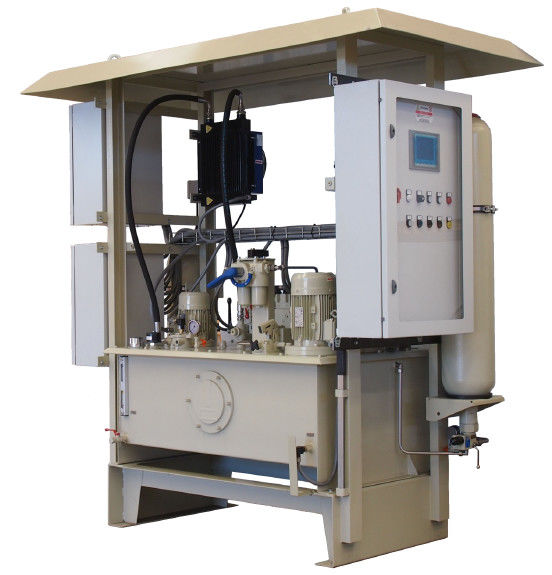

نظام التحكم الهيدروليكية الكهربائية / وحدة الطاقة الهيدروليكية مجهزة باب التفتيش

نظام التحكم

يتم تزويد وحدة الطاقة الهيدروليكية بخزان فولاذي مناسب للخدمة الخارجية قادر على جمع الحجم الكامل من الزيت الموجود في الدائرة. الخزان مجهز بباب تفتيش ، استراحة مع فلتر ، مفتاحان للمستوى ، مفتاح درجة حرارة واحد ، مؤشر مستوى بصري واحد.

يتم توفير مجموعتين من مضخات المحرك الرئيسية P1 و P2 ، كل واحدة مزودة بمحرك كهربائي ، على الخزان ؛ مضخة الإزاحة الثابتة قادرة على توفير معدل التدفق المطلوب عند ضغط 200 بار.

يتم توفير مجموعة ترشيح / تكييف مكونة من مضخة الإزاحة الثابتة P3 ، ومرشح مع كاشف الانسداد (DPS3) ومبادل (R) مع مروحة يقودها منظم الحرارة الداخلي على متن الطائرة.

وظائف المضخات الرئيسية هي:

مضخة نشطة رقم 1 ، للحفاظ على جميع صمامات التحكم في وضع مغلق / مفتوح أو تحت سيطرة مستمرة.

المضخة الاحتياطية رقم 1 ليتم تفعيلها على إشارة إنذار من مفتاح الضغط المنخفض المركب على مشعب توصيل المضخة

معدل تدفق المضخة يكفي لضمان الحد الأقصى لوقت السكتة الدماغية المطلوبة في وضع التحكم لكل صمام دون تدخل تدخل المجمع.

يتم تثبيت أربعة مفاتيح ضغط في مشعب التسليم المشترك لمجموعات مضخة المحرك ، على النحو التالي:

PS1 يوفر "إشارة انخفاض ضغط الزيت"

توفر PS2 "إشارة ضغط الزيت الأدنى" (أي أن المصنع غير صالح للعمل).

PS3 توقف المضخة النشطة

PS4 يبدأ المضخة النشطة

يتم تثبيت أحد البطاريات A1 ​​، التي يتم إدخالها باستمرار على مشعب التسليم ، على وحدة الطاقة الهيدروليكية لمنح تغيير بدون مشاكل من مجموعة المحرك / المضخة إلى المجموعة الأخرى.

يتحكم صمام الفائض VS3 في ضغط الزيت في الدائرة الأولية.

يتم تركيب صمامي أمان أقصى ضغط مختومين VS1 و VS2 عند توصيل المضخة.

يتم تثبيت مرشح مزدوج F مزود بكواشف انسداد كهربائية DPS1-DPS2 عند مخرج وحدة الطاقة.

يتم تزويد وحدة الطاقة الهيدروليكية بصندوقين طرفيين: الأول مخصص لكابلات الأجهزة ، والثاني للمحركات الكهربائية.

يساعد جهاز تجميع واحد (20 لتر) المضخات على التحكم والإجراءات السريعة للصمامات المتصلة.

يتم تثبيت صمامات الملف اللولبي لإجراءات الطوارئ والصمامات النسبية لوضع التحكم على الاسطوانة الهيدروليكية.

خيارات:

نظام التدفئة

مدخر (10 لترات)

صمام تخفيف الضغط للتراكم مع شهادة PED

مضخة يدوية

أولا ملء النفط

وحدة الشحن والاختبار للمراكم

خزانة مع PLC لإدارة HPU (لا يوجد مصدر طاقة لولبي)

آلات صنع أسطوانات مع صمامات لولبية مدمجة ونسبية.
